Bobine refendue, bobine mère ou tôle débitée à longueur : comment choisir.
Le même alliage et la même épaisseur peuvent arriver en large bobine mère, en bobine refendue étroite ou en tôles planes. La bonne forme dépend de ce que votre ligne peut faire avant que le matériau n'atteigne l'étape de formage ou d'emboutissage.
Points clés
- La bobine mère est la bobine pleine largeur, la bobine refendue est une bobine mère divisée en bandes plus étroites, et la tôle débitée à longueur est un matériau plat coupé à une longueur donnée.
- Choisissez la forme selon ce que votre propre ligne sait traiter : déroulage, refente, planage ou alimentation à plat.
- Le planage réduit le cintrage de bobine et améliore la planéité dans la tolérance que vous spécifiez, et le rognage des rives équerre et nettoie les rives. Les deux comptent pour le formage, l'emboutissage et les surfaces planes visibles.
- Orbit effectue la refente, le débitage à longueur, le planage et le rognage des rives sur un même site. Les largeurs de refente et les longueurs de coupe sont confirmées par rapport à votre spécification, et les tolérances sont disponibles sur demande.
- Orbit lamine des bobines jusqu'à 1650 mm de largeur, de 0,20 à 2,00 mm d'épaisseur, avec un diamètre intérieur de bobine de 406 à 508 mm et des bobines jusqu'à 10 tonnes à la largeur maximale. La bobine revêtue va jusqu'à 1,60 mm d'épaisseur et 1350 mm de largeur.
Quelle est la différence entre bobine mère, bobine refendue et tôle débitée à longueur ?
La refente divise une large bobine mère en bandes plus étroites. Le débitage à longueur convertit la bobine en tôles planes d'une longueur donnée. Dans tous les cas, le matériau de départ est la même bobine laminée. Ce qui change, c'est la part du traitement réalisée à l'usine et la part laissée à votre ligne.
Le choix est donc d'abord une question sur votre propre équipement et votre propre procédé avant d'être une question sur le matériau.
| Forme | Équipement nécessaire | Manutention | Propriété des chutes ou rebuts de coupe | À confirmer |
|---|---|---|---|---|
| Bobine mère | Déroulage et alimentation, plus la refente si vous avez besoin de bandes plus étroites | Une bobine à réceptionner et à stocker | La qualité du bord de refente et les chutes de refente sont à maîtriser par vous | Comment la quantité minimale de commande (6,5 MT plus ou moins 10 pour cent) s'applique à votre répartition de largeurs |
| Bobine refendue | Une ligne qui traite une bande plus étroite que la pleine largeur de bobine, avec déroulage et alimentation | Plusieurs bobines étroites à réceptionner et à stocker | Le traitement se fait à l'usine. Confirmez la gestion des chutes de coupe dans la demande de devis | Largeurs de refente et quantité par largeur, flèche latérale, bavure, base de tolérance |
| Tôle débitée à longueur | Alimentation à plat, sans déroulage nécessaire | Tôles planes coupées à une longueur donnée | Le traitement se fait à l'usine. Confirmez la gestion des chutes de coupe dans la demande de devis | Longueurs de coupe, exigence de planéité, base de tolérance |

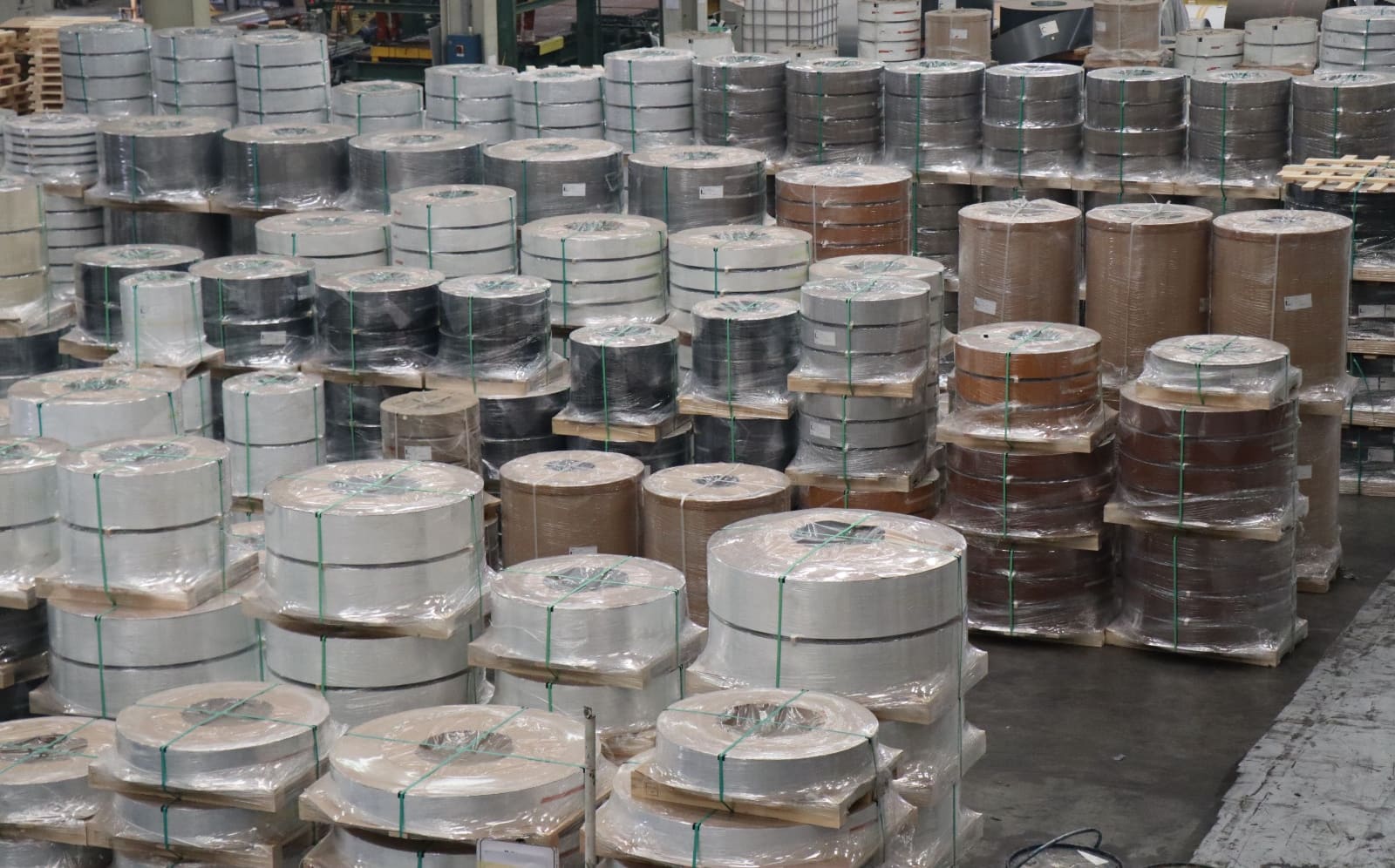

Quand la bobine refendue a-t-elle du sens ?
Lorsque votre ligne traite une bande plus étroite que la pleine largeur de bobine. Les largeurs de refente sont réglées sur votre ligne, et une largeur précise, une flèche latérale (courbure dans le sens de la rive) et des rives propres, avec une bavure maintenue dans une limite convenue, comptent pour le profilage et l'emboutissage en aval.
Pour une ligne de profilage, la largeur de la bande fait partie de la spécification du profil ; arrêtez-la donc avant de passer commande. Le guide du profilage et de la toiture explique comment l'épaisseur, l'alliage et l'état métallurgique interagissent sur ces lignes.
Quand la bobine mère est-elle le meilleur achat ?
Lorsque votre ligne effectue déjà la refente, lorsqu'elle utilise la pleine largeur de bobine, ou lorsqu'une seule référence en stock doit alimenter plusieurs largeurs de bande. Acheter de la bobine mère vous transfère la décision de refente. Cela conserve la flexibilité de largeur, et cela fait aussi de la qualité du bord de refente et des chutes de refente un point que votre procédé doit maîtriser.
Quand faut-il de la tôle débitée à longueur ?
Lorsque l'étape suivante prend des tôles planes plutôt que de la bobine, ou lorsqu'il n'y a pas d'équipement de déroulage et d'alimentation. Le débitage à longueur convertit la bobine en tôles planes d'une longueur donnée, avec un planage pour maîtriser la planéité, et les longueurs de coupe sont confirmées par rapport à votre spécification.
Les pièces planes visibles, comme les panneaux de signalisation, sont un cas où la tôle trouve sa place. Le planage y compte, comme pour la bobine destinée au contre-collage ACP.
Qu'est-ce que le planage change ?
Le planage réduit le cintrage de bobine et améliore la planéité dans la tolérance spécifiée. Cela ne signifie pas que tout défaut de forme est supprimé. Le cintrage de bobine est la courbure qu'une bande conserve d'avoir été enroulée en bobine. Il compte pour le formage, pour le revêtement et pour toute surface plane visible.
Si la planéité compte pour votre pièce, inscrivez-la dans la commande comme une exigence, avec sa tolérance. Une attente de planéité non écrite ne peut pas être vérifiée à la réception, et elle ne peut pas être réglée plus tard avec le fournisseur.
Pourquoi le rognage et l'état des rives comptent-ils ?
Le rognage des rives équerre et nettoie les rives de la bobine, ce qui compte pour le formage et pour une manutention sûre. Un bord de refente rugueux ou avec bavure affecte le profilage et l'emboutissage, c'est pourquoi l'état du bord de refente appartient à la spécification et ne doit pas être laissé en réflexion tardive.
Si votre ligne est sensible à l'état des rives, dites-le dans la demande de devis, avec ce que la ligne fait subir à la bande, afin que le traitement puisse être confirmé en conséquence.
Comment spécifier les largeurs de refente, les longueurs et les tolérances ?
Les largeurs de refente et les longueurs de coupe sont confirmées par rapport à votre spécification, et les tolérances sont disponibles sur demande. Des normes publiées donnent des limites de tolérance pour la tôle et la bande d'aluminium. ANSI H35.2 de l'Aluminum Association et EN 485-4 pour les produits laminés à froid en sont des exemples.
La question de savoir si une norme donnée couvre un produit refendu ou revêtu dépend du domaine d'application de cette norme ; vérifiez donc ce domaine par rapport à votre produit avant de vous y fier. Demandez quelle base de tolérance un devis utilise et inscrivez-la dans le bon de commande. Cet article ne donne aucune valeur de tolérance.
Que doit contenir la demande de devis ?
- Alliage et état métallurgique, ou l'opération de formage si l'état métallurgique est ouvert
- L'épaisseur, et les largeurs de refente avec la quantité par largeur, ou les longueurs de tôle
- Planéité, flèche latérale (sabre, courbure en rive) et exigences de rive, y compris les bavures, et la norme de tolérance à laquelle vous vous référez
- Le diamètre intérieur de votre dérouleur et le poids de bobine maximal (le diamètre intérieur des bobines laminées d'Orbit est de 406 à 508 mm)
- Revêtement et finition le cas échéant, besoins d'emballage et destination
La liste de contrôle de l'acheteur couvre le reste d'une demande de devis complète. Voir aussi la page d'Orbit sur la refente et le débitage à longueur.
Questions fréquentes
Orbit refend-il à des largeurs sur mesure ?
Les largeurs de refente sont confirmées par rapport à votre spécification et aux exigences de votre ligne.
Orbit peut-il fournir des tôles planes à la place de la bobine ?
Oui. Le débitage à longueur transforme la bobine en tôles planes à une longueur donnée, avec un planage pour maîtriser la planéité.
Des tolérances sont-elles publiées pour la largeur de refente et la longueur de coupe ?
Les tolérances sont disponibles sur demande et confirmées par rapport à votre spécification. Indiquez les exigences de votre ligne dans la demande de devis.
Quelles bobines Orbit lamine-t-il ?
Orbit lamine des bobines 1xxx, 3xxx et 5xxx de 0,20 à 2,00 mm d'épaisseur et jusqu'à 1650 mm de largeur, avec un diamètre intérieur de bobine de 406 à 508 mm et des bobines allant jusqu'à 10 tonnes à la largeur maximale. La bobine revêtue va jusqu'à 1,60 mm d'épaisseur et 1350 mm de largeur. Les largeurs de refente et les longueurs de coupe sont confirmées par rapport à votre spécification.
La bobine peut-elle être expédiée avec un film protecteur ?
Oui. Un film protecteur et une lubrification sont disponibles pour protéger la surface pendant le formage, la manutention et le transit.
Références
- The Aluminum Association: ANSI H35.2, Dimensional Tolerances for Aluminum Mill Products : la norme américaine de tolérances dimensionnelles pour les produits d'aluminium corroyé.
- BSI: EN 485-4, Aluminium and aluminium alloys, Sheet, strip and plate, Tolerances on shape and dimensions for cold-rolled products : les tolérances européennes de forme et de dimensions des tôles, bandes et plaques d'aluminium laminées à froid.
