Spessore e scelta della lega del nastro di alluminio per profilatura e coperture

In sintesi

Una generica tabella di spessori per lamiera è scritta per il taglio a mano, non per un profilo per copertura ottenuto per profilatura, in cui lo spessore interagisce insieme con lega, stato di fornitura e geometria del pannello.
L'alluminio pesa circa un terzo dell'acciaio a parità di volume ed è meno rigido, quindi le abitudini sugli spessori ereditate dall'acciaio tendono a risultare troppo leggere.
Un profilo a giunto verticale o con nervature profonde ricava la propria rigidità dalla geometria; un pannello basso e piano dipende maggiormente da spessore e lega.
I profili per copertura sono specificati nelle famiglie 3xxx o 5xxx della gamma Orbit, scelte in base all'ambiente e al contributo di rigidità della geometria.
Orbit lamina nastro per coperture con spessore da 0.20 a 2.00 mm e larghezza fino a 1650 mm, in bobine fino a 10 tonnellate.

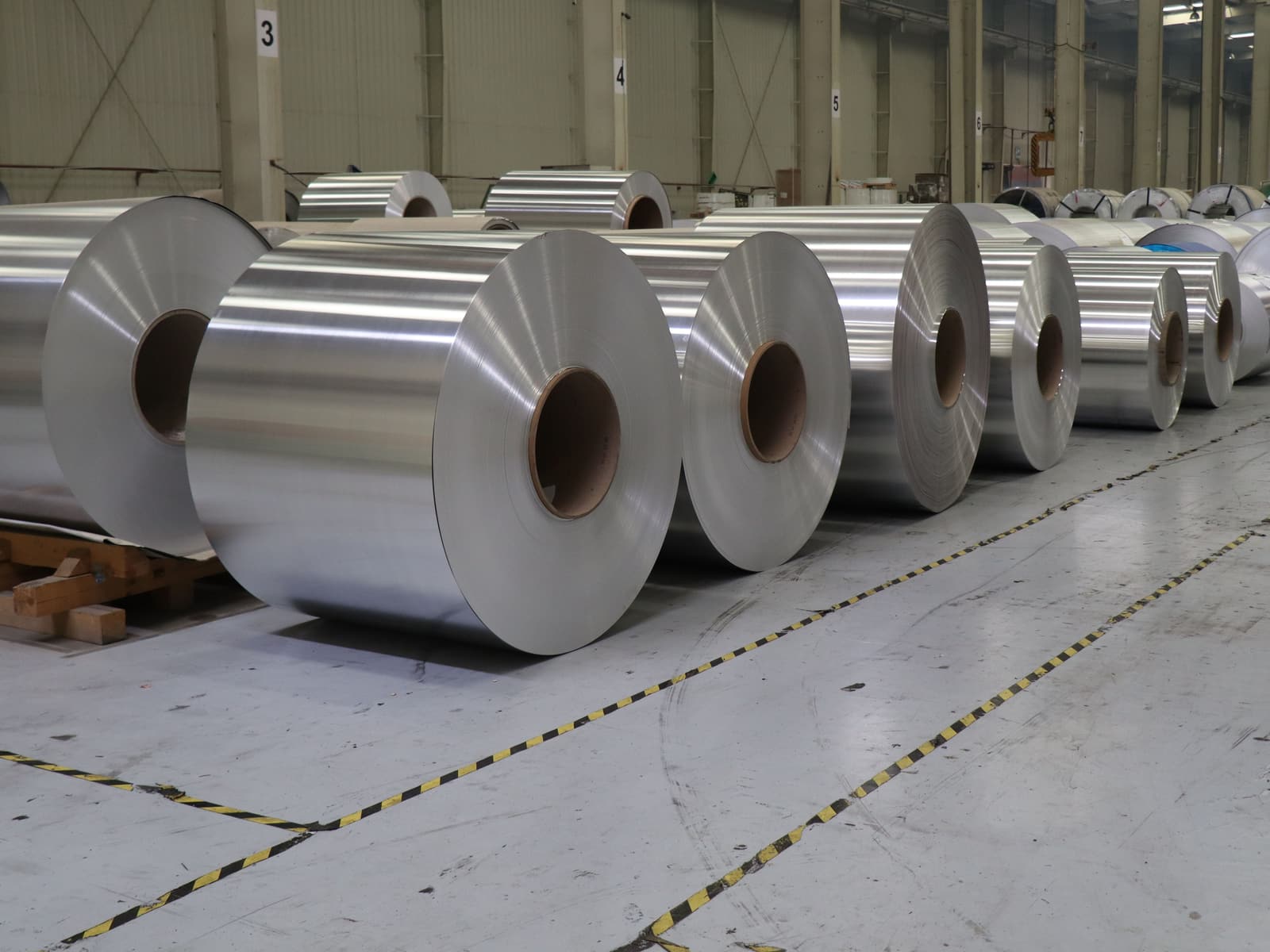

Fila di grandi bobine metalliche su un pavimento in cemento segnato da linee gialle e nere, in un capannone con colonne numerate — Bobine di alluminio grezzo di laminazione allineate sul pavimento del capannone di Orbit.

Perché una tabella di spessori standard non funziona per le coperture profilate?

Perché è scritta per un taglio manuale singolo e non per un processo di formatura continuo. Una generica tabella di spessori fornisce uno spessore in millimetri o in pollici e poco altro, tralasciando le variabili che determinano se un profilo ottenuto per profilatura si forma correttamente e si comporta bene una volta installato.

Nella profilatura, il nastro passa in continuo attraverso una serie di rulli che lo piegano progressivamente fino al profilo finito, e lo spessore scelto interagisce con la lega, lo stato di fornitura e la geometria del profilo lungo tutto il processo, non solo nel pannello finito.

Che cosa controlla in concreto lo spessore in un profilo per copertura?

La rigidità, che determina quanto può spaziare un pannello tra arcarecci o clip prima di inflettersi, quanto bene resiste alle ammaccature causate da grandine, calpestio e movimentazione e quanto è visibile l'effetto oil canning su un'ampia superficie piana.

L'alluminio pesa circa un terzo dell'acciaio a parità di volume ed è meno rigido, quindi le decisioni sullo spessore ereditate dalle abitudini sulle coperture in acciaio tendono a risultare troppo leggere per l'alluminio. Anche il profilo del pannello svolge un ruolo concreto: un profilo a giunto verticale o con nervature profonde ricava gran parte della propria rigidità dalla geometria, mentre un pannello basso e a profilo ridotto dipende maggiormente dal metallo, il che aumenta l'importanza dello spessore man mano che il profilo diventa più piano.

In che modo lega e stato di fornitura fissano i limiti di ciò che lo spessore può ottenere?

Fissano il limite di resistenza e rigidità entro cui lo spessore opera, quindi le due decisioni vanno prese insieme anziché scegliere prima lo spessore e completare poi con la lega. Uno stato di fornitura più duro può talvolta consentire a un progetto di usare uno spessore inferiore per lo stesso obiettivo di rigidità, a costo di un raggio di piegatura minimo maggiore.

Uno stato di fornitura più tenero si forma più facilmente ma richiede più spessore per raggiungere lo stesso obiettivo strutturale. Consulti la nostra guida a lega e stato di fornitura per la verniciatura a nastro per capire come gli stati O e della serie H bilanciano formabilità e resistenza.

Gli utensili di profilatura limitano la scelta di spessore e lega?

Sì. Gli utensili di profilatura sono in genere predisposti per un intervallo di spessori specifico e per una combinazione specifica di lega e stato di fornitura, quindi modificare una qualsiasi di queste tre variabili a metà di un programma può comportare una regolazione degli utensili, e non solo un diverso ordine di nastro.

È una ragione pratica per definire insieme spessore, lega e stato di fornitura, e per farlo presto. Conviene indicare in una richiesta anche la configurazione degli utensili già in uso presso il trasformatore, oltre al profilo stesso, perché può restringere l'intervallo praticabile prima ancora che inizi il confronto strutturale.

Quale famiglia di leghe è adatta nello specifico alle coperture, 3xxx o 5xxx?

Dipende dall'ambiente e da quanta rigidità fornisce la geometria del profilo stesso. Nella gamma Orbit, i profili per copertura sono specificati nelle famiglie 3xxx o 5xxx.

Un profilo a giunto verticale alto, che ricava gran parte della rigidità dalla sua forma, può spesso essere realizzato senza problemi in 3003, mentre un pannello più piano in un ambiente costiero o con vento forte può richiedere la maggiore resistenza e la migliore resistenza alla corrosione della 5052. Questo confronto, compreso il modo di valutare l'una rispetto all'altra ambiente e geometria del pannello, è trattato in 3003 vs 5052 per le applicazioni esterne di verniciatura a nastro.

Copertura in alluminio scuro a giunto verticale con gocce di pioggia — Profilo di copertura in alluminio a giunto verticale.

Dove si colloca il carico strutturale nella decisione su spessore e lega?

Accanto alla progettazione del fissaggio, non prima. Il sollevamento del vento e il carico di neve, dove pertinenti, agiscono sul pannello e sul suo sistema di fissaggio o di clip insieme, e non sul metallo in modo isolato, quindi le decisioni su spessore e lega vanno prese correttamente insieme al fissaggio.

Un pannello abbastanza rigido da spaziare senza problemi sotto il carico permanente può comunque comportarsi male in corrispondenza degli elementi di fissaggio o dei giunti se la formatura in quei punti non è stata dimensionata per la lega e lo stato di fornitura impiegati. I requisiti di carico strutturale sono specifici del progetto e rientrano propriamente nella competenza dell'ingegnere strutturista del progetto, sulla base dei requisiti normativi locali, mentre il fornitore del nastro conferma che cosa una data combinazione di lega, stato di fornitura e spessore può garantire in termini di formatura e finitura.

Qual è un processo pratico per una richiesta relativa a una copertura?

Si parta dal profilo e dall'ambiente, quindi si lasci che spessore, lega e stato di fornitura vengano proposti insieme rispetto a questi due dati, anziché fissare prima lo spessore da una tabella generica.

Partire dal profilo: luce tra gli appoggi, larghezza del pannello e se la geometria stessa, ad esempio un giunto verticale, fornisce una rigidità significativa.
Indicare l'ambiente: vicinanza al mare, atmosfera industriale, carico di vento e di neve dove pertinente.
Lasciare che spessore e lega vengano proposti insieme in base a questi due dati.
Confermare il raggio di piegatura più stretto che gli utensili di profilatura produrranno, poiché ciò determina quali stati di fornitura sono praticabili.

Orbit lamina nastro di alluminio per applicazioni di copertura con spessore da 0.20 a 2.00 mm e larghezza fino a 1650 mm, in bobine fino a 10 tonnellate, con nastro verniciato fino a 1.60 mm di spessore e fino a 1350 mm di larghezza. Le prove sono secondo ASTM o EN a seconda del suo mercato, e il campo di applicazione di ASTM B209, la norma più comunemente citata per lamiere e piastre di alluminio, comprende le forme di prodotto in foglio e in foglio avvolto in bobina in cui viene fornito il nastro per coperture.

Domande frequenti

Quale spessore devo specificare per una copertura a giunto verticale?

Dipende dalla luce, dall'ambiente e da quanta rigidità fornisce il profilo del giunto stesso. Ci invii il disegno del profilo e le condizioni del sito e confermeremo insieme spessore, lega e stato di fornitura anziché basarci su una tabella generica.

Posso usare lo stesso spessore per una copertura in alluminio che userei per l'acciaio?

Non direttamente. L'alluminio pesa circa un terzo dell'acciaio ed è meno rigido, quindi le decisioni sullo spessore ereditate dalle abitudini sull'acciaio tendono a risultare troppo leggere per l'alluminio. Confermi lo spessore rispetto alla lega di alluminio e allo stato di fornitura, non a un equivalente in acciaio.

Orbit lamina nastro per utensili di profilatura già in uso?

Ci indichi l'intervallo di spessori degli utensili e la compatibilità con lega e stato di fornitura, oltre al profilo, e confermeremo che cosa Orbit può fornire rispetto a tali dati, anziché presumere che la prassi standard corrisponda alla sua configurazione.

Chi conferma i requisiti di carico strutturale per un progetto di copertura?

L'ingegnere strutturista del progetto, sulla base dei requisiti normativi locali. Orbit conferma che cosa una data combinazione di lega, stato di fornitura e spessore può garantire in termini di formatura e finitura, e le due conferme vanno propriamente date insieme.

Qual è il nastro più largo che Orbit lamina per coperture?

Fino a 1650 mm di larghezza per il nastro laminato e fino a 1350 mm di larghezza per il nastro verniciato, con spessori da 0.20 a 2.00 mm (nastro verniciato fino a 1.60 mm), in bobine fino a 10 tonnellate.

Riferimenti

ASTM International, ASTM B209/B209M-21a: specifica normalizzata per lamiere e piastre di alluminio e di leghe di alluminio.
